Accessori e istruzioni
Adattabile
L’ingranditore Raptores è stato pensato per essere completamente personalizzabile e per potersi adattare al vostro viso ed
alla montatura del vostro occhiale.
Queste le istruzioni per eseguire le regolazioni:
1) Allentare con il cacciavite in dotazione i grani A e B facendo scorrere i piedini posteriori nella posizione ottimale per la vostra montatura
2) Stessa operazione per i piedini anteriori allentandole viti C e D
3)
Allentare il grano
E
per scegliere l’angolazione ottimale visiva secondo la vostra postura professionale
4) Allentare il grano
F
per regolare l’inclinazione del gruppo lenti
5) Regolare la distanza pupillare allentando con il cacciavite doppia funzione in dotazione le viti a brugola in titanio G e scegliere la distanza giusta un occhio per volta
6) Allentando la vite a brugola I potrete variare la distanza tra i piedini esterni e quelli interni. Per montature più o meno spesse

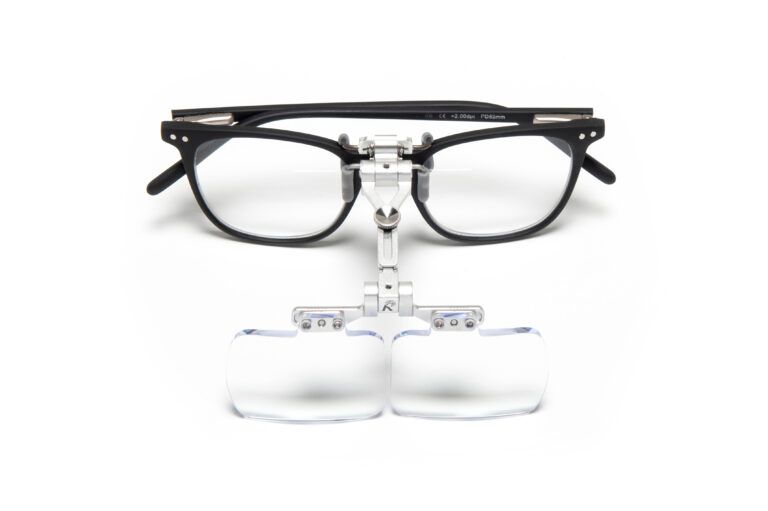

Eseguite le regolazioni stringere molto bene tutte le viti. Il vostro Raptores è ora adatto alla montatura del vostro occhiale ed alla forma del vostro viso. Raptores è provvisto di meccanismi grazie ai quali, una volta personalizzato, potrete chiuderlo e riaprirlo ritrovando con un click le vostre regolazioni.

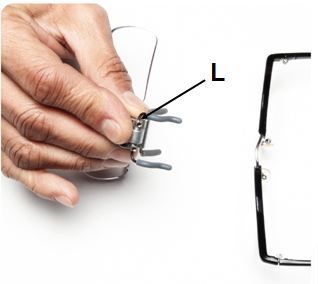

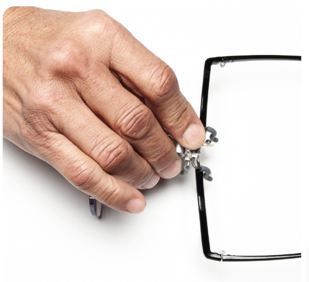

7) per posizionarlo sul vostro occhiale basterà ora una piccola pressione sulla forchetta L per aprire i piedini ed inserirlo sulla montatura
Richiudibile
I vari meccanismi permettono all’ingranditore Raptores, una volta fatte le opportune regolazioni per adattarlo alle vostre esigenze,
di chiuderlo e riaprirlo in pochi secondi ritrovando con un click le vostre impostazioni.
Allentare la vite in titanio zigrinata M (foto1)
Allungare al massimo il braccetto centrale N (foto2)
Ruotare internamente il blocco dei piedini O fino al click (foto3)
Aprire i piedini con una leggera pressione sulla forchetta P (foto1)
Ruotare una lente per volta verso l'interno fino al click (foto2-foto3)
Richiudere il braccetto centrale N (foto1)
Rilasciare la forchetta P (foto2). In questo modo le vostre lenti saranno protette dai piedini ricoperti di morbido silicone.
Serrare la vite zigrinata M (foto3)
Riporlo nell'apposita custodia in dotazione, morbida e antigraffio, con il cacciavite doppia funzione T.
Pinzandolo alla custodia evitere che possa fuoriuscire.
